氣動閥門配件的種類及選型

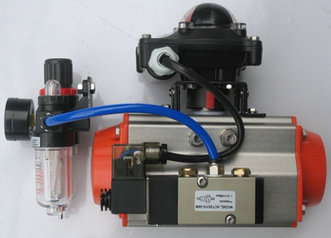

在氣動閥門使用過程中，通常需要配置一些輔助件來提升氣動閥門的性能，或者提高氣動閥門的使用效率。氣動閥門常見的配件包括：空氣過濾器、換向電磁閥、限位開關、電氣定位器等。氣動技術中將空氣過濾器、減壓閥、油霧器三種氣源處理元件組裝在一起稱為氣動三聯件，用以進入氣動儀表之氣源凈化過濾和減壓至儀表供給額定的氣源壓力，相當于電路中的電源變壓器的功能。
氣動閥門配件種類：
雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。（雙作用）
彈簧復位式執行器：在電路氣路切斷或故障，閥門自動開啟或關閉。（單作用）
單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開 (可提供防爆型)。
雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能 (可提供防爆型)。
限位開關回訊器：遠距離傳送閥門的開關位置的信號 (可提供防爆型)。
電氣定位器：根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制(可提供防爆型)。
氣動定位器：根據氣壓信號 (標0.02-0.1MPa)的大小對閥門的介質流量調節控制。
電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用 (可提供防爆型)。
氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
手動操作機構：自動控制在不正常情況下可以手動操作。
|
氣動閥門配件選型：
氣動閥門是復雜的自動化控制儀表，由多種氣動元件組成，用戶需根據控制需要，進行詳細選擇。
1、氣動執行器：①雙作用式、②單作用式、③型號規格、④動作時間。
2、電磁閥：①單控電磁閥、②雙控電磁閥、③使用電壓、④防爆型。
3、信號反饋：①機械式開關、②接近式開關、⑧輸出電流信號、④使用電壓、⑤防爆型。
4、定位器：①電氣定位器、②氣動定位器、⑧電流信號、④氣壓信號、⑤電氣轉換器、⑥防爆型。
5、氣源處理三聯件：①過濾減壓閥、②油霧器。
6、手動操作機構。
|
 |
