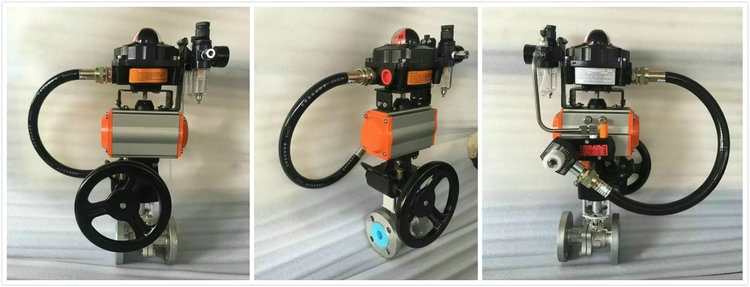

不銹鋼氣動帶手動（手輪）球閥圖片
時間：2017-11-22 10:32:09 來源：多儀閥門 點擊：0次
不銹鋼氣動帶手動球閥主要由氣動執行器+二級傳動頭（蝸輪頭）及相關氣動附件組成，是在氣動球閥的原有基礎上，裝配上一個手動操作裝置，俗稱手輪，屬于應急裝置，以防在沒有氣源或突發故障時，采用手輪來操作閥門啟閉！通常情況下，氣動執行機構與閥門的手動裝置是無法同時使用的，有氣時就用氣動開關，沒氣時，再用手動開！
氣動帶手動球閥原理：
氣動球閥在沒有氣源或電源信號的情況下，閥位會復位，停留在初始的位置。此時，如果需要讓閥門關閉或打開，就要用到手動裝置，而當閥門在正常運行的時候，是不可以使用手動裝置的，它只能應急使用。也就是兩種狀態是不可以同時存在的，如果是在手動控制的狀態下，全程就只能用手動一種方式，如果要切換到自動控制，則必須把手動裝置復位。
不銹鋼氣動手動球閥參數：
驅動氣源：5－7bar壓縮空氣
公稱通徑：DN15-250mm
公稱壓力：1.6-4.0MPa
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
適用介質：水、氣體、蒸汽、油品、燃?xì)獾?/span>
不銹鋼氣動手動球閥附件選項：
1，雙作用執行器：通過氣源控制閥門啟閉，通氣開，通氣關，失氣源，無動作。
2，單作用執行器（彈簧復位）：分為常開型，常閉型。常開式為，通氣關，失去氣源貨故障時，自動打開；常閉式，通氣開，失去氣源貨故障時，自動關閉。
3，限位開關（回信器）：可遠距離傳送閥門開和關位置信號，即顯示開關信號；
4，閥門定位器：根據電流信號（輸入輸出4-20mA）的大小對閥門的介質流量進行調節控制。
5，氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，達到對氣源穩定、清潔、運動部件起潤滑作用。
